頻率補償是模擬射頻集成電路（Analog RF IC）設計中的核心環節，尤其在兩級運算放大器（運放）中至關重要。在EETOP等最大最火的半導體和集成電路設計社區中，該話題被廣泛討論，涵蓋了從基礎理論到實際應用的方方面面。

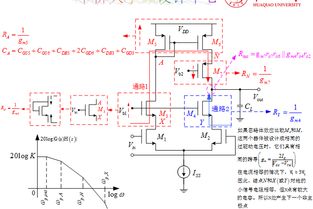

兩級運放由于其高增益特性，在射頻和模擬電路中被廣泛使用。多級放大器結構容易引入穩定性問題，尤其是相位裕度不足導致的振蕩風險。頻率補償技術通過在電路中引入補償元件（如密勒電容或電阻-電容網絡），調整系統的極點分布，從而確保運放在整個工作頻段內保持穩定。

在模擬射頻IC設計中，頻率補償的目標是優化帶寬、提高相位裕度并減少失真。常見方法包括主極點補償、密勒補償和超前補償等。這些技術不僅影響運放的瞬態響應，還直接關系到電路的功耗、面積和噪聲性能。例如，在嵌入式系統或低功耗IC中，設計者需在穩定性和效率之間取得平衡。

EETOP作為集成電路設計領域的熱門平臺，提供了豐富的資源，包括設計實例、仿真工具使用指南和行業專家分享。通過社區討論，工程師可以學習如何應用頻率補償來應對實際設計挑戰，如工藝變異和溫度影響。

兩級運放的頻率補償是模擬射頻IC設計的基石，它不僅提升了電路可靠性，還推動了集成電路在通信、醫療和消費電子等領域的創新。深入理解這一主題，對于從事半導體和嵌入式設計的工程師至關重要。
